一：说明：

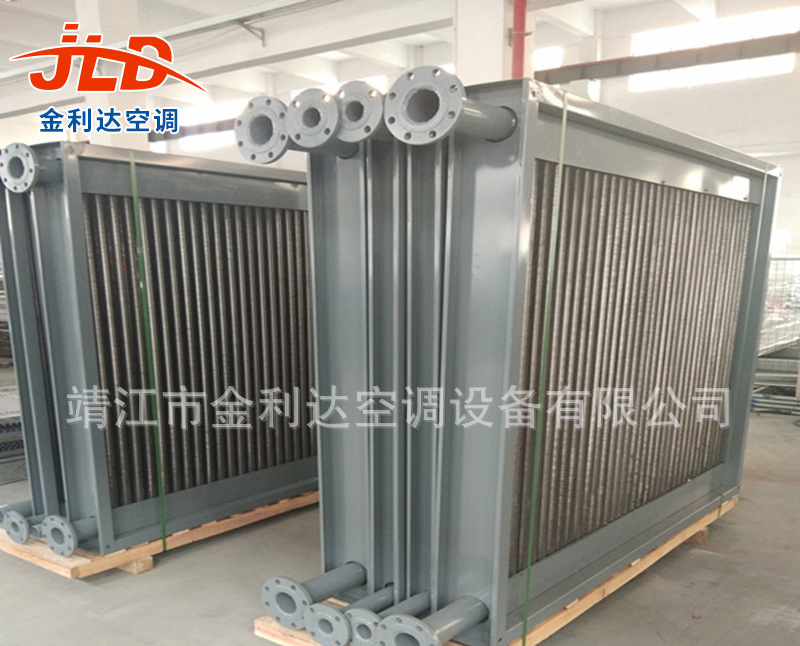

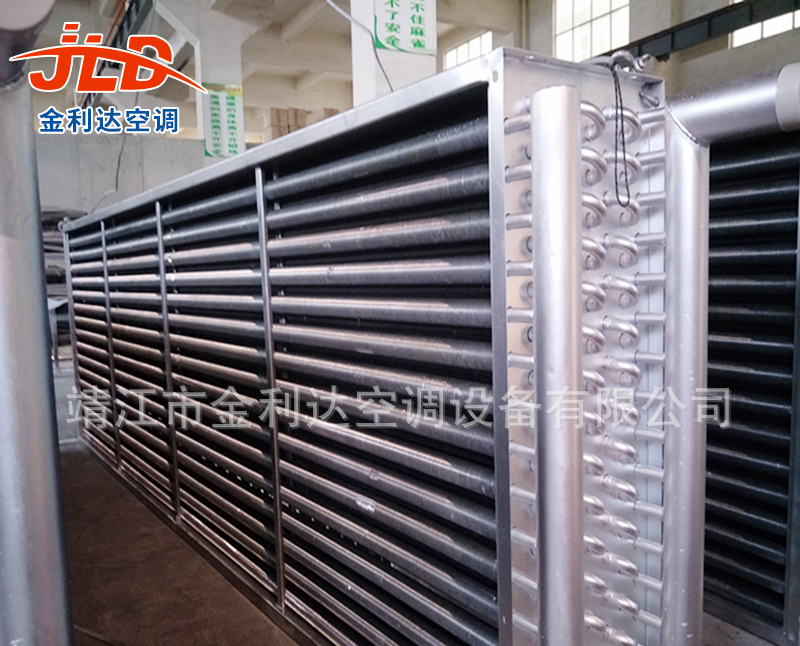

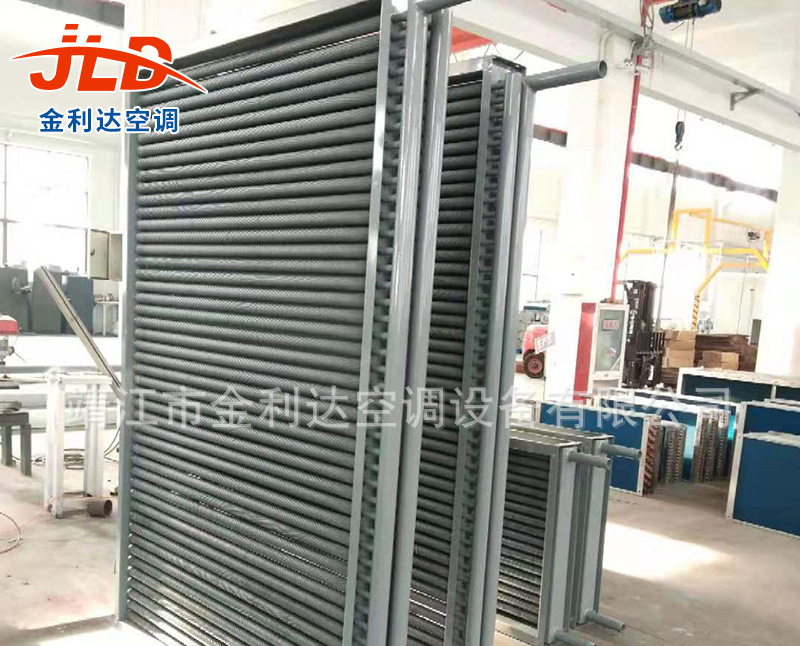

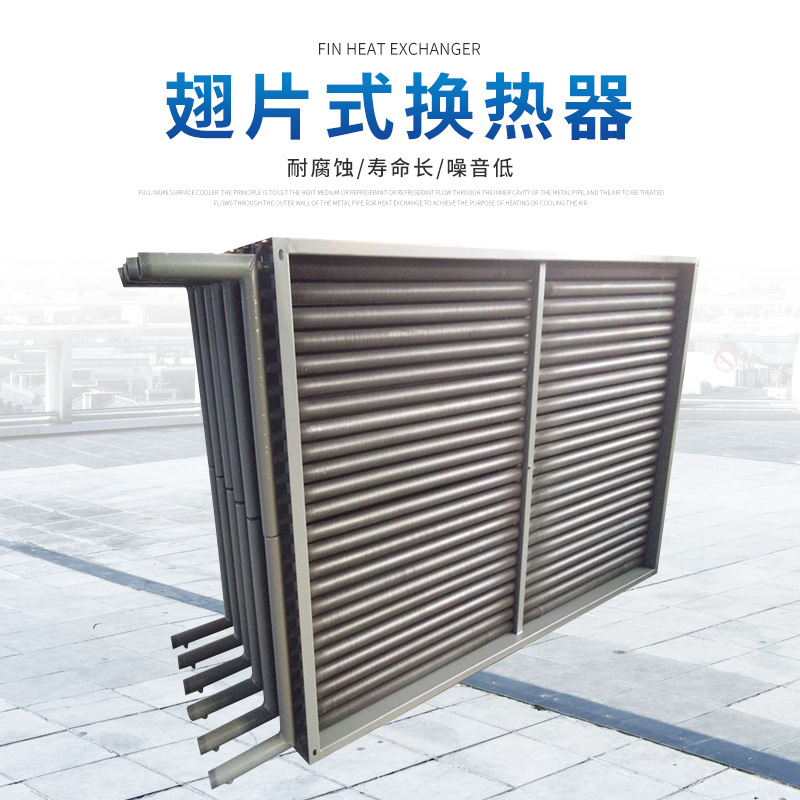

GL型加热器，采用无缝钢管绕L型翅片或轧片的结构型式，使钢管与肋片接触紧密，提高了传热系数，再加上独特的水路行程，管距，片距的合理设计，使得该换热器具有传热性能好，空气阻力低，结构紧凑等特点。它可广泛应用于空调加热、采暖等工程中，是新风机组和空气处理机组理想的配套产品。
二：主要规格有：
| 钢管直径（mm） | 孔距（mm） | 排距（mm） | 翅片规格 | 片距（mm） |
| ф22 | 50-60 | 40-50 | 铝翅片或不锈钢翅片 | 3.8-4.5 |
| ф25 | 50-60 | 40-50 | 铝翅片或不锈钢翅片 | 3.8-4.5 |
三：型号说明
GL型编号方法为：例GL4×24×1500(Z)3.8
GL————型号
4————排数N：2.3.4.6.8.10.12
24————表面管数n≤50
1500————表面管长A ≤6000mm
(Z)——气流方向左(Z为左Y为右，面对进风面)
2.7 ————片距t=3.8

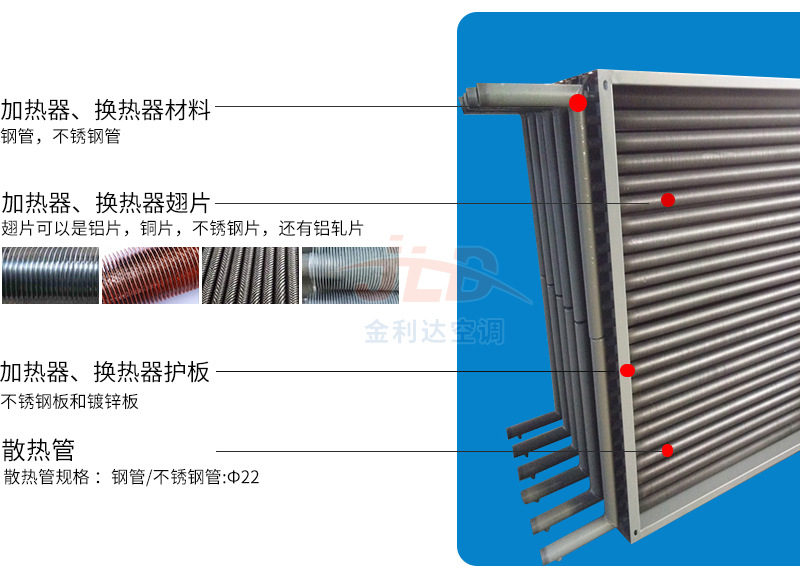

四：加热器材料及类型的选择
1.加热器汇管材料：a.镀锌钢管，b.不锈钢管，
2.加热器器翅片材料: a.钢带，b.铝带,c.不锈钢带，
3.加热器端板、护板：a.镀锌板,b.不锈钢板,
五：加热器的安装及使用：
1.加热器与外部管路连接须采用软连接（热水），焊接（蒸汽），
2.加热器底部须最低点须设排水阀，热水盘管最高点设放气阀，
3.蒸汽盘管凝结水管须设疏水阀并设旁通，
