一：说明：

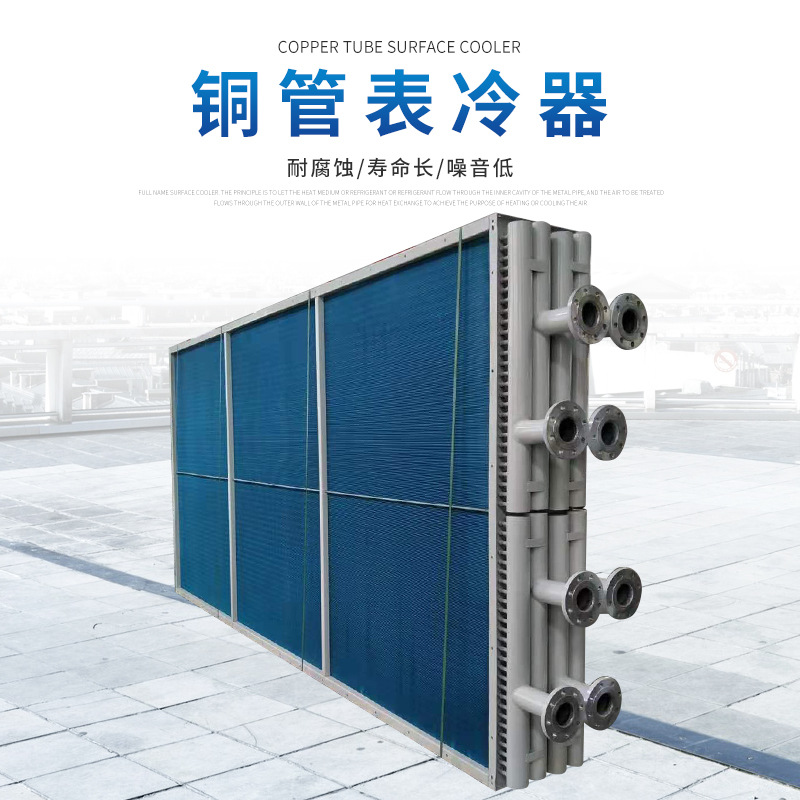

TL型表冷器，采用了机械涨管和波纹二次翻边铝肋片结构型式，机械涨管使铜管与铝肋片接触紧密，提高传热系数。合理的结构型式、再加上独特的水路行程，管距，片距设计合理，使得该换热器具有传热性能好，空气阻力小，结构紧凑等特点。它可广泛应用于空调，冷却、去湿、采暖等工程中，是新风机组和空气处理机组理想的配套产品，铜管焊接采用低温快速的保护焊，确保耐压>2.5Mpa。
二：主要规格有：
| 铜管直径（mm） | 孔距（mm） | 排距（mm） | 翅片规格 | 片距（mm） |
| ф15.88 | 38 | 33 | 铝翅片或铜翅片 | 2.2-3.4 |
| ф9.52 | 25 | 21.6 | 铝翅片或铜翅片 | 1.8-2.4 |
| ф12.7 | 31.75 | 27.5 | 铝翅片或铜翅片 | 2.2-3.4 |
三：型号说明
TL型编号方法为：例TL4×24×1500(Z)2.7
TL————型号
4————排数N：2.3.4.6.8.10.12
24————表面管数n≤60
1500————表面管长A≤5000mm
(Z)——气流方向左(Z为左Y为右，面对进风面)
2.7 ————片距t=2.7
四：表冷器材料及类型的选择
1. 表冷器汇管材料：a.镀锌钢管，b.铜管,c.不锈钢管，
2. 表冷器翅片材料: a.普通铝箔，b.亲水铝箔,c.铜箔，d.15.88的 不锈钢片
3. 表冷器端板、护板：a.镀锌板,b.不锈钢板,
五：表冷器的安装及使用：
1.表冷器表冷器与外部管路连接须采用软连接，方便维修和更换，
2.表冷器底部须设不锈钢积水盘，水盘凝结水管须设存水弯，存水弯高度根据风压确定，
3.表冷器最高点设放气阀，最低点设排水阀，
4.冬季气温低于5度时应通热水，如冬季不用须用高压空气盘管内的水排尽，以免结冰冻裂铜管。
5.表冷器表面应定期用高压水枪冲洗表面积尘，以防堵塞影响通风及制冷效果
6.表冷器铜管内应定期清洗除垢，
